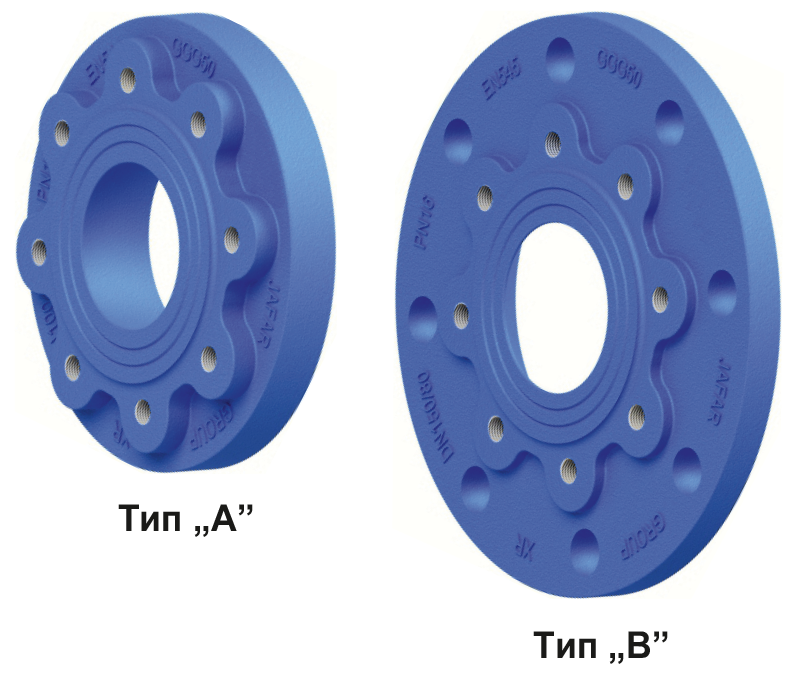

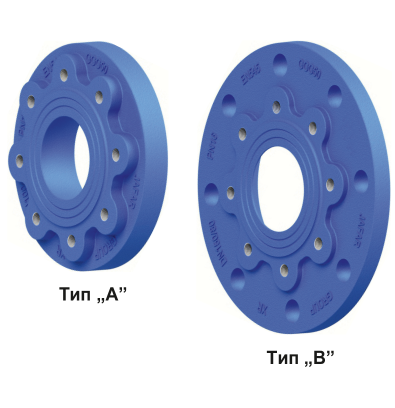

Фланец переходной XR тип 9204
Применение
- В передачи питьевой, технической воды и других химически нейтральных жидкостей
- Описание
- Таблица размеров
- Чертеж
Описание
- Рабочее давление: PN10, PN16 бар
- Максимальная температура: 70°С
Производитель: Fabryka Armatur «JAFAR» S.A.
Конструктивные особенности
Позволяет соединить фланцы разного диаметра
Материалы изделия
| Корпус | высокопрочный чугун ВЧ50 ГОСТ 7293 |
Установка
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой.

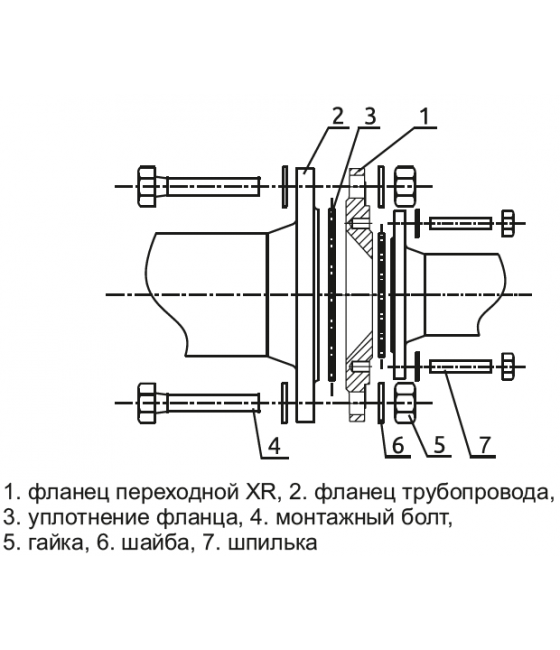

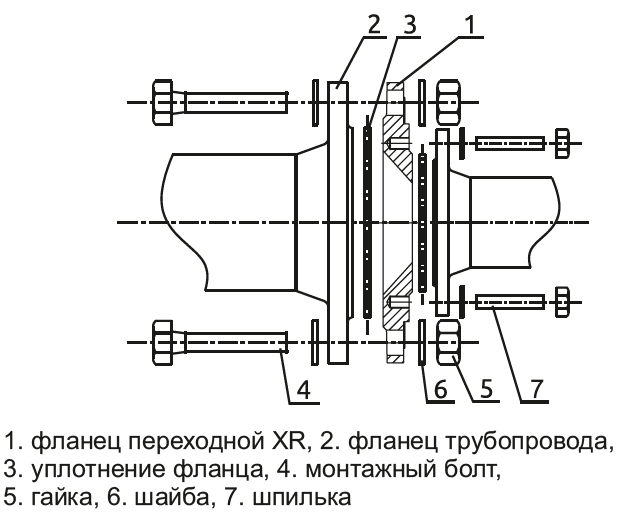

Монтаж возможен в любом положении. Присоединить фланец к фланцу трубопровода, через уплотнение, с помощью болтов. Обязательно использовать шайбы под головки болтов и гайки во избежание нарушения эпоксидного покрытия. ДЛя тупиковых отверстий вместо болтов применяются шпильки.

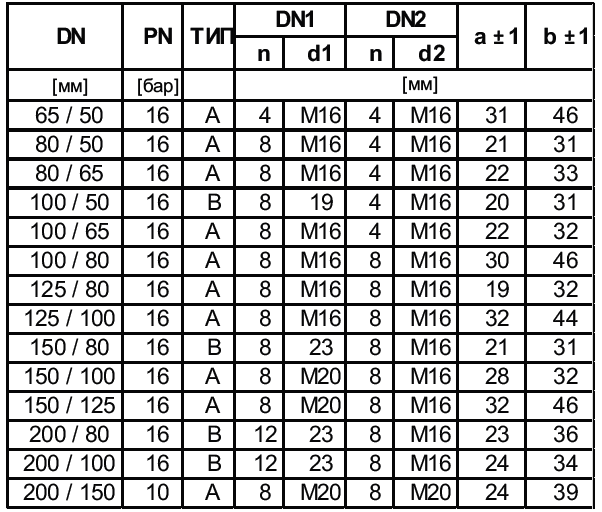

Таблица размеров

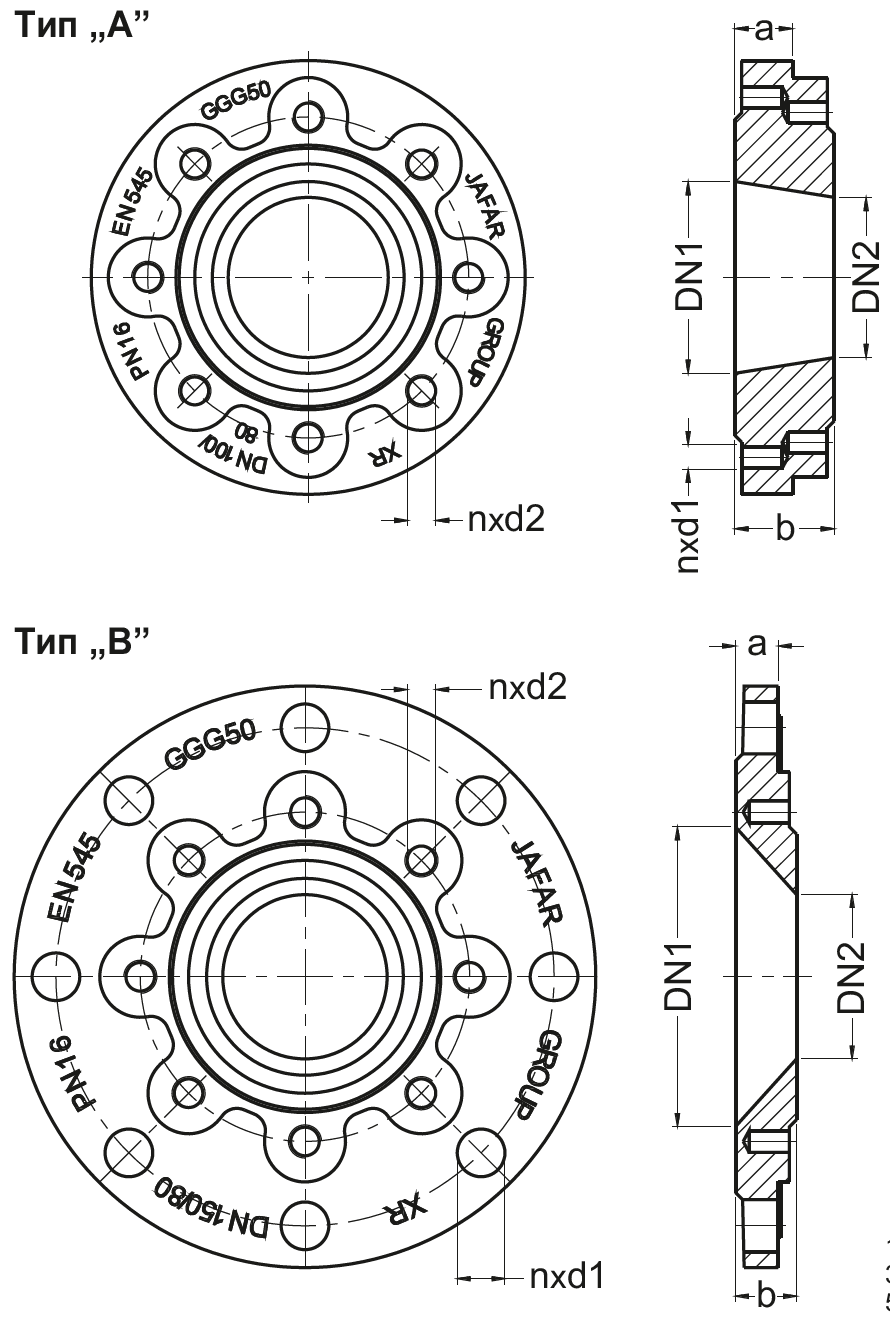

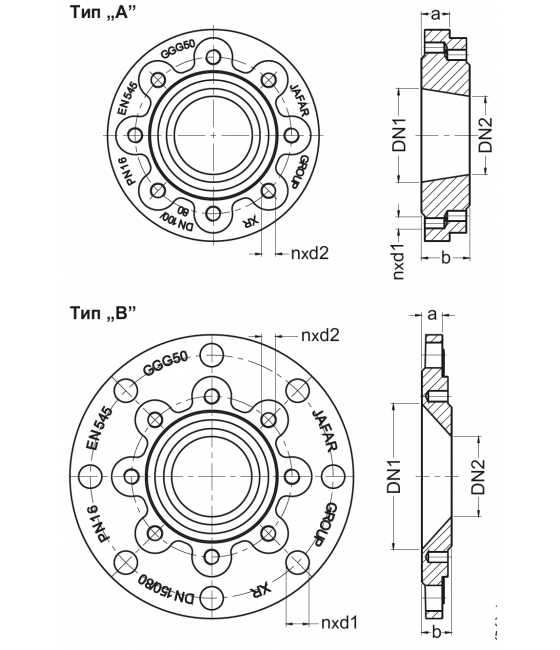

Чертеж
