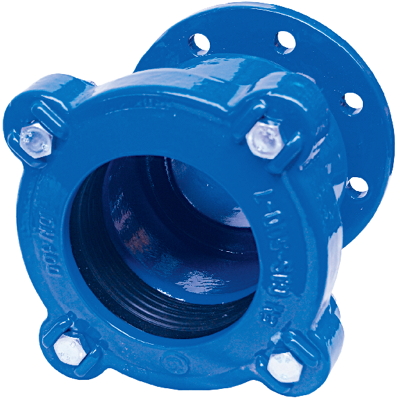

Фланец для труб из стали и чугуна тип 9104 DN50, PN10
DN50, PN10
Применение
Соединения гладких концов труб из чугуна, стали, асбестоцемента, ПВХ и фланцевой арматуры
Диаметр внутренний:
Показать все ↓
Давление:
- Описание
- Таблица размеров
Описание
Технические параметры
- Рабочее давление: PN 16, PN 10 бар
- Максимальная температура: 70°С
Производитель: Fabryka Armatur «JAFAR» S.A.
Конструктивные особенности
- Уплотнение EPDM позволяет легко соединить фланцы без перекосов Стяжные болты: оцинкованные или с нержавеющей стали
- Все элементы защищены от коррозии
Материалы изделия
| Корпус и прижимной фланец | из высококовкого чугуна EN-GJS-500-7 в соответствии со стандартом PN-EN1563:2012. Покрытие эпоксидно-порошковое 250мкм. |
| Уплотнение | износоустойчивый эластомер EPDM в соответствии c PN-ENISO1629:2005. |
| Болт, гайка, шайба | из стали Fe/Zn5 в соответствии с PN-ENISO4032:2004. |
Стандартное исполнение
- PN16, 70°С, EPDM, эпоксидное покрытие RAL5005 250 мкм
- Другие исполнения по запросу
Установка
-
Перед монтажом проверить соответствие параметров поставленных изделий, при необходимости промыть водой. Монтаж возможен в любом положении. При фланцевом соединении обязательно использовать уплотнение соответствующего диаметра. Ровно обрезать трубу и снять фаску, чтобы не порезать уплотнительное кольцо. Отметить на трубе посадочный размер. Смазать техническим вазелином резиновые уплотнения. Ослабить болты на прижимном фланце. Надвинуть до упора фланец на трубу (контроль метка). Затянуть болты прижимного фланца до упора.
Таблица размеров
