Трубы ЭЛЕКТРОПАЙП

DN 50-280
Применение
Обустройство трубных систем для защиты силовых электрических кабелей напряжением до 110 кВ от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках.
Заказать Смотреть прайсы
  • Описание
  • Номенклатура
Описание
  • Номинальный размер: 50-280 мм
  • Температурный режим эксплуатации: -60 ... +110 °С - без снижения эксплуатационных характеристик в течение 50 лет. При коротком замыкании, кратковременно, до +250 °С.
  • Эффективная длина: отрезки 12 м; до диаметра 110 мм возможно изготовление в бухтах необходимой длины.
  • Способ соединения: сварка нагретым инструментом встык или с помощью электросварных фитингов.
  • Цвет, оттенки не регламентируются: наружный слой - красного цвета или красного цвета с зеленой полосой; внутренний слой - натурального светлого цвета
  • Сопротивление сжатию, Н: 750,1250
  • Сопротивление удару: N (нормальная)
  • Сопротивление изгибу: жесткая
  • Радиус изгиба, не менее: 20de
  • Герметичность соединений,: IP68 (сварка встык либо ГОСТ 14254-96
  • Сопротивление изоляции, МОм, более: 100
  • Электрическая прочность, мин., не менее: 15
  • Термостабильность при температуре 200 °С,: 20 мин.
  • Теплопроводность, Вт/(м-К): 0,5
  • Твердость по Шору D*: 60
Производитель: Poliplastic

Двухслойные гладкие трубы ЭЛЕКТРОПАЙП

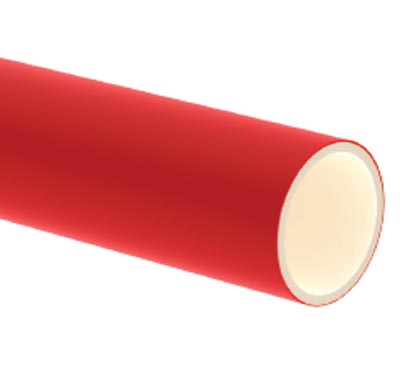

Трубы полимерные гладкие, с двухслойной стенкой, внутренним слоем из первичного полимера из натуральных композиций для повышения свариваемости, с наружным красным идентификационным слоем со светостабилизаторами.

Способ прокладки: траншейная; бестраншейная (в том числе горизонтально-направленное бурение). Открытым способом -только трубы ЭЛЕКТРОПАЙП черного цвета.

Нормативная документация:

ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 22.21.21-033-73011750-2018. Трубы ЭЛЕКТРОПАЙП внесены в территориальные сметные нормативы для г. Москвы ТСН-2001 и территориальные строительные нормы для Московской области ТЕР-2001.

Условное обозначение: Труба ЭЛЕКТРОПАЙП 110/82 N 1250 F1 ГОСТ Р МЭК 61386.24-2014 ТУ 22.21.21-033-73011750-2018,

где:
ЭЛЕКТРОПАЙП - торговое наименование;
110 - номинальный наружный диаметр;
82 - минимальный внутренний диаметр;
N - нормальная, сопротивление удару;
1250 - 1250Н - сопротивление сжатию;
F1 - код максимального усилия протяжки

Номенклатура
de, мм; DN/OD di, мм ** Артикул Внутренний диаметр***, мм
Код усилия протяжки F1
50/37 500050012100 41
63/47 500063012100 51
75/56 500075012100 62
90/67 500090012100 74
110/82 500110012100 90
125/94 500125012100 102
140/106 500140012100 115
160/120 500160012100 131
180/135 500180012100 147
200/150 500200012100 164
225/170 500225012100 184
250/188 500250012100 205
280/210 500280012100 229
Код усилия протяжки F2
50/37 500050012200 41
63/47 500063012200 51
75/56 500075012200 62
90/67 500090012200 74
110/82 500110012200 90
125/94 500125012200 102
140/106 500140012200 115
160/120 500160012200 131
180/135 500180012200 147
200/150 500200012200 164
225/170 500225012200 184
250/188 500250012200 205
280/210 500280012200 229
Код усилия протяжки F3
50/37 500050012300 44
63/47 500063012300 56
75/56 500075012300 66
90/67 500090012300 80
110/82 500110012300 97
125/94 500125012300 110
140/106 500140012300 124
160/120 500160012300 141
180/135 500180012300 159
200/150 500200012300 177
225/170 500225012300 199
250/188 500250012300 221
280/210 500280012300 247
Код усилия протяжки F4
50/37 500050012400 45
63/47 500063012400 57
75/56 500075012400 68
90/67 500090012400 81
110/82 500110012400 99
125/94 500125012400 113
140/106 500140012400 126
160/120 500160012400 144
180/135 500180012400 162
200/150 500200012400 180
225/170 500225012400 203
250/188 500250012400 225
280/210 500280012400 252

* Материал наружного слоя.
** de - номинальный наружный диаметр; di - минимальный внутренний диаметр, используется в условном обозначении трубы. Фактический внутренний диаметр отличается от минимального и определяется условиями проекта, в т. ч. необходимым усилием протяжки методом горизонтально-направленного бурения (коды усилия протяжки F1-F4).
*** Важно: значения внутреннего диаметра труб приведены справочно, без допусков.
